[1]产品概述

适用于带绝缘护套的插销进行弯折的测试，以检查产品的承受弯曲应力后的刚度和机械强度试验。按照GB1002-2024中5.3章节及图26 要求。

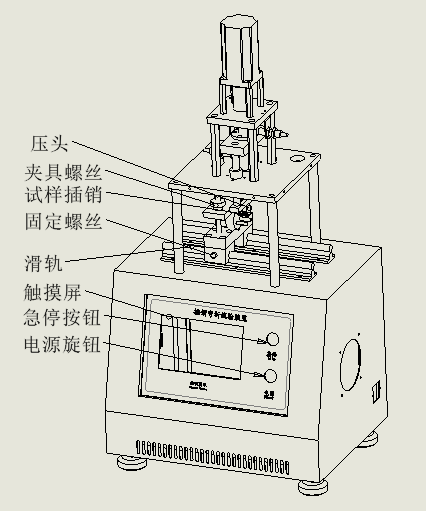

[2]结构原理

           [3] 技术参数

1、控制方式：PLC控制，4寸真彩触摸屏人机界面智能操作；

2、测试工位：1工位；

3、框架结构：采用冷轧钢钢板折弯后做为骨架，喷塑工艺， 上下式结构，下部控制系统，上部试验部分；

4、安装夹具：V型上下自锁紧夹具；

5、测试驱动：步进减速电机 作为弯曲主动力；

6、施力位置： 手动调节，施力位置距离插合面14mm，最大可调25mm ；

7、弯折行程： 0-15mm，触摸屏可设置 ；

8、弯折速度：0-75mm/s,触摸屏可设置；

9、试验次数： 0-999999次，触摸屏可设置 ；

10、循环时间： 1 0～999999s，触摸屏可设置 ；

11、单次循环：0～60s,触摸屏可设置 ；

12、设备电源：AC220V  50Hz。

[4]操作说明

1、拿出卡尺， 住备好测试的插销试样，松开夹具螺丝，将试样用压板固定（尽量使试样插销端表面与压板超压头的一边平齐，安装必须使被测插销片处于水平方向），点击参数设定里的下行按钮，使压头面基本与插销接触，松开滑块的固定螺丝，卡尺固定在11mm（标准14mm，即11+3mm压头半径）的读数一点卡口接触试样表面， 推动夹具使卡尺另一卡口与压头外圆接触，锁紧滑块固定螺丝；

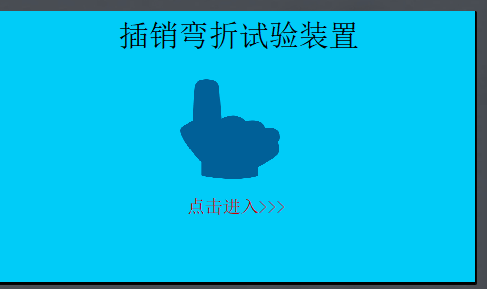

2、接通电源，开启电源开关， 显示进入界面，如下图：

点击进入进入监控画面，如下图：

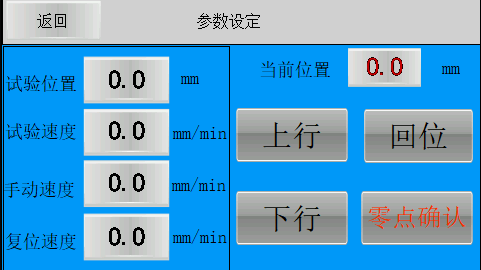

点击参数设定，进入以下画面：

3、按下行按钮，压头与插销表面接触当前位置显示数值时点击零点确认（要测试数值准确调校方法是：先设定手动速度，如果下行当前数值显示增加过快就调慢，反之调快，比如调慢后，按下行当前显示0.1mm，那么再按上行显示接近0或极度接近0时按零点确认即可），试验位置按标准设定7.5mm，试验速度设定小于50mm/S，复位速度可以按出厂不变更；

4、点击监控画面返回，设定试验次数，设定试验位置（高度），按下清零按钮，按下启动按钮，到达试验次数按钮，中间需要停止可以按停止和急停按钮；

5、试验结束后，取出试样按标准要求判断合格性。
