一、概述

本试验装置是符合GB4706.24-2008等相关标准要求定制，主要用来测试洗衣机门按照正常使用状态打开和关闭时，经过标准要求的循环周期后，是否能对产品产生损坏。

二、 技术参数

1、控制方式：伺服电机驱动+PLC控制；

2、工作电源：220V 50Hz 10A；

3、次数：0~9999可设置；

4、开门速率：0 ~1.5m/s可设置；

5、次数频率：0 ~99s可设置；

6、输出力值：0 ~20kg；

三、使用操作

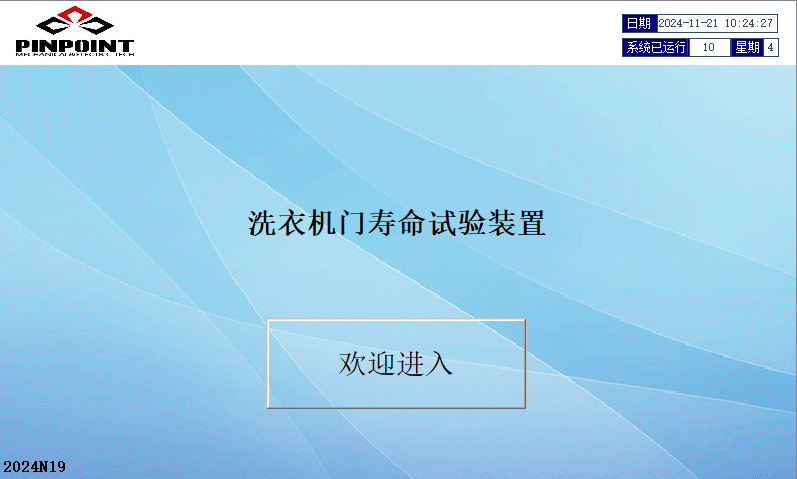

1、接通电源，接上气源，进行试验，点击进入“欢迎进入”

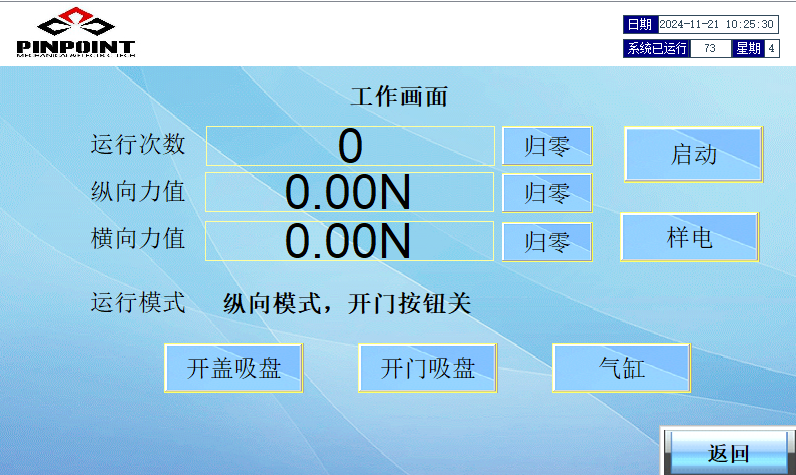

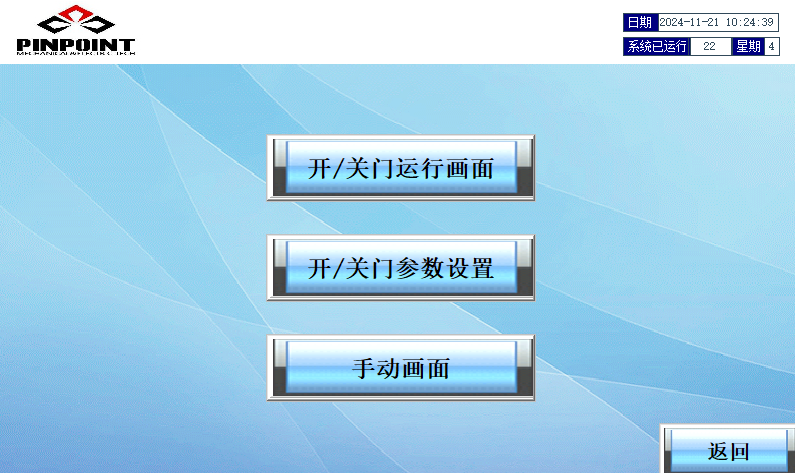

2、进入“工作 画面”界面

把样品放置在地面上，用左右两边夹块顶住样品位置，根据洗衣机门的开门方式选用不同位置的吸盘，以横向开门为例，把带吸盘的左右转动杆靠近洗衣机门，点击吸盘，使得吸盘能够吸住洗衣机门，如果洗衣机门带锁的话需要手动解锁，然后点击手动开门，打开到一定程度后，点击手动关门，循环几次看是否顺畅，可以通过吸盘位置和洗衣机放置位置来调节。

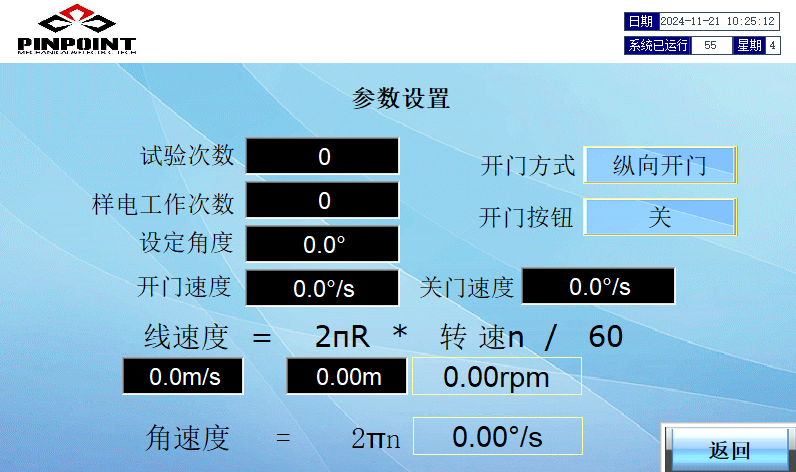

3、进入参数设置，设定参数。

在参数设置里设定试验次数——总共的运行次数；

角度——开门的最大位置和初始位置夹角；

速度——开门的角速度；需要根据实际情况转换成线速度以满足标准要求

开门方式——横向开门指左右开门，纵向开门指上下翻盖开门；

开关按钮——解锁气缸是否动作；

开门方式——对应不同样品选择不同的开门方式

4、点击返回运行画面，选择运行模式后，点击启动。

设备自动运行，到达运行次数后自动停机，可以在运行状态时查看力值显示。

5、试验完毕后，取下样品检查是否有损坏。

四、维护保养

1、 工作前要检查紧固件是否松动，松动的要锁紧。

   2、非工作时要切断电源
