适用产品：适用交流电用途的装有一根不可拆卸的软缆的额定电压超过50V但不超过250V（单相电缆卷盘）或超过50V但不超过440V（除单相以外的所有电缆卷盘）、额定电压不超过16A的电缆卷盘；
主要功能：根据标准：GB2099.7第5.6.6条款，GB/T19637-2017标准要求，测试电缆线盘电线收放疲劳寿命试验和其插座的机械疲劳寿命试验；
0510-85581180
一、概述
1、适用产品：适用交流电用途的装有一根不可拆卸的软缆的额定电压超过50V但不超过250V(单相电缆卷盘)或超过50V但不超过440V(除单相以外的所有电缆卷盘）、额定电压不超过16A的电缆卷盘；
2、主要功能：根据标准：GB2099.7第5.6.6条款，GB/T19637-2017标准要求，测试电缆线盘电线收放疲劳寿命试验和其自带插座的机械疲劳寿命试验；
二、技术特点

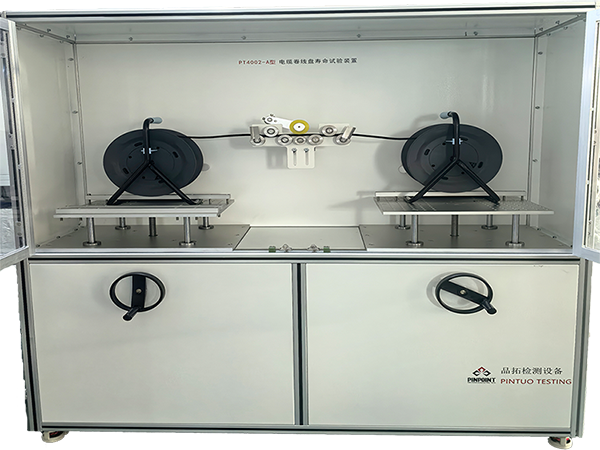

1.线缆卷盘寿命试验装置由铝合金型材支架台、装夹平台、伺服电机、步进电机以及传动机构、同步带轮、以及PLC及触摸屏控制系统，等组成
2.固定线缆卷线盘，按正常便用要求，以0.5 m/s的最大速率朝正常使用时最可能出现的方向将软电缆从电缆卷盘退卷后，再盘卷进电缆卷盘里，采用电子计数器记录试验次数。
3.采用伺服电机将电缆线拉出规定长度（全长），然后步进电机再反转。
4.测试次数可设定，10000次循环测试。
三、技术参数
（1） 输入电压/频率：AC220V±10% / 50Hz
（2） 动作速度范围：（0.1-1）m/s 任意设定。
（3） 拉伸动作行程：最大50m(可调)。
（4） 计数范围：0～99999次。
四、操作步骤
1. 将试验样品卷线盘安装在左手位置，将空卷线盘安装在右手位置。用长压条将卷线盘固定在平台上，调节升降手轮和卷线盘的位置使卷线盘的旋转中心和转轴中心在一直线上。
2. 松开旋转臂上滑块的锁紧螺丝，将滑块移动到试验卷线盘的摇手柄位置，将试验卷线盘的摇手柄嵌入到滑块上的孔中，并且保存摇手柄在滑块孔的中部位置，锁紧滑块。
3. 空卷线盘重复上述安装过程。安装完毕后将试验卷线盘的电线拉出，将线头固定在空卷线盘上，并且手动将电线在空卷线盘上绕制几圈。
4. 将拉出的电线穿过绕线机构的滚轮，将计米轮压在导线上。
5. 如果需要通电检测则将试验卷线盘附近的插头插入试验卷线盘的插座内。将空卷线盘附近的插头插入空卷线盘的插座内。

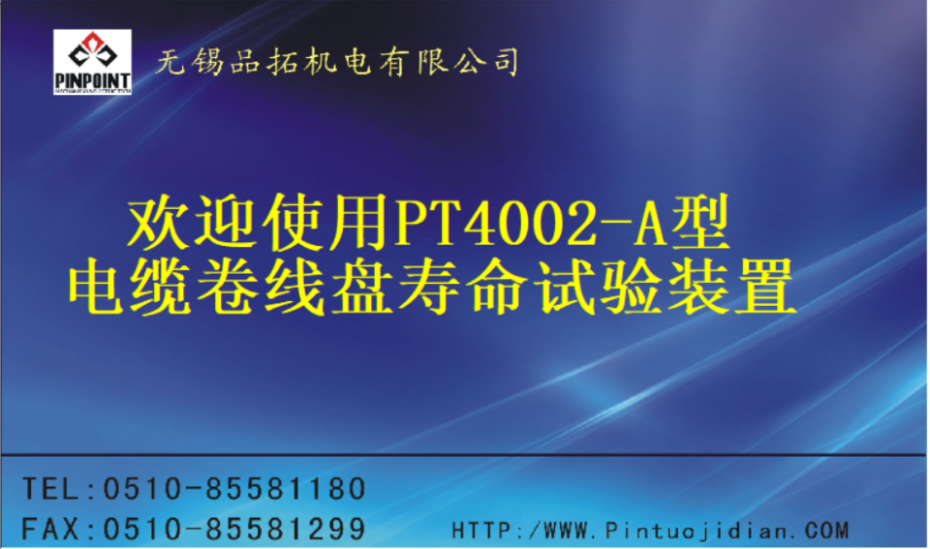

6. 插上电源插座，打开电源，触摸屏点亮后出现欢迎界面（见下图）轻触界面进入下一页。

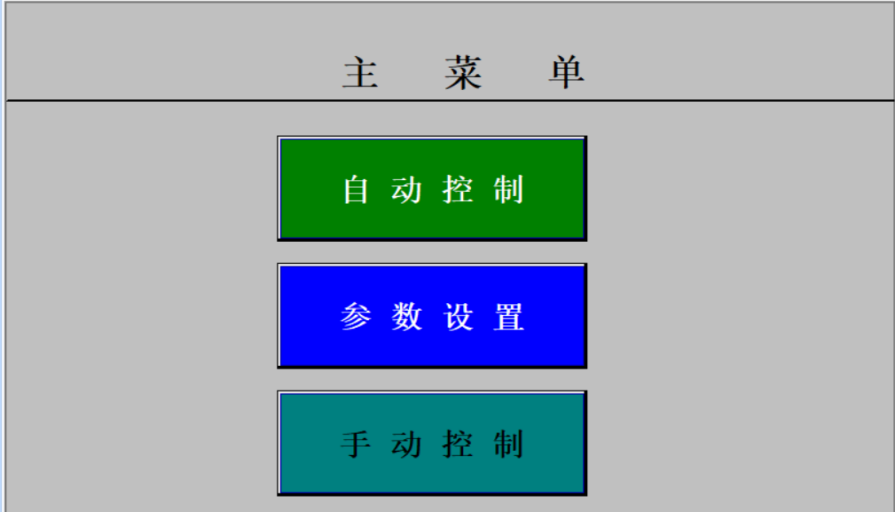

7. 此页面是主菜单，按对应按钮进入对应的对话界面。

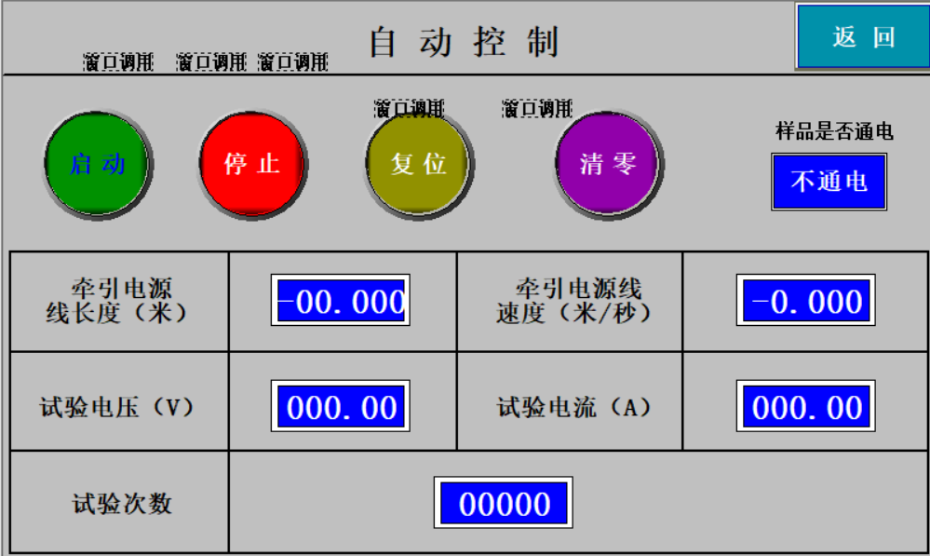

8. 自动控制界面
启动：按下启动按钮机器启动，实验正式开始，同时开始计数。注意启动机器前，需确移线机在起始位置，所以必须先机器复位，等机器复位到起始位置后才能进行试验，否则机器将不能启动。
停止：按下停止键机器停止工作。
复位：按下复位按钮摆动夹具将以慢速回到起始位置。当复位时复位按钮闪烁复位结束停止闪烁。
清零：按下该按钮将使计数器回零，试验次数到时计数清零，否则机器不能启动。
样品通电按钮：选择样品通电，开始试验给试样通电流。
牵引电源线长度：显示当前拉出电源线的长度。
牵引电源线速度：显示当前卷线的速度。
试压电压：显示电源线通电时施加电压。
试验电流：显示电源线通电时施加电流。
试验次数：显示当前试验次数。

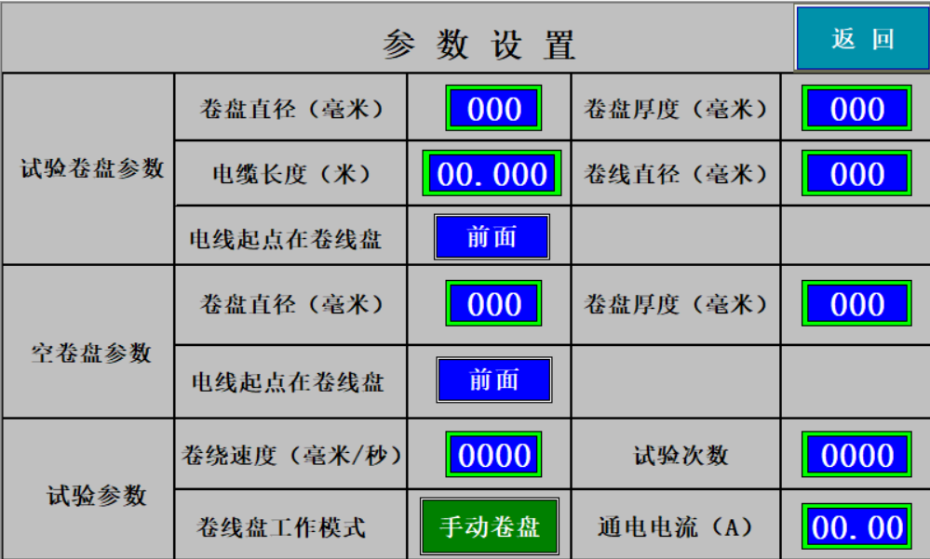

9. 参数设置界面
卷盘直径：输入筒体直径（1）
卷盘厚度；输入内宽长度（2）
电缆长度：输入拉出电缆线的长度。
卷线直径：输入电缆线的直径。
电缆起点位置：输入卷线盘开始卷绕的起始位置。
卷绕速度：输入卷线的速度。
试验次数：输入卷线和回卷的次数。
卷线盘工作模式：选择试验卷线盘是手动卷线盘还是自动卷线盘。
通电电流：输入试验电流的大小。

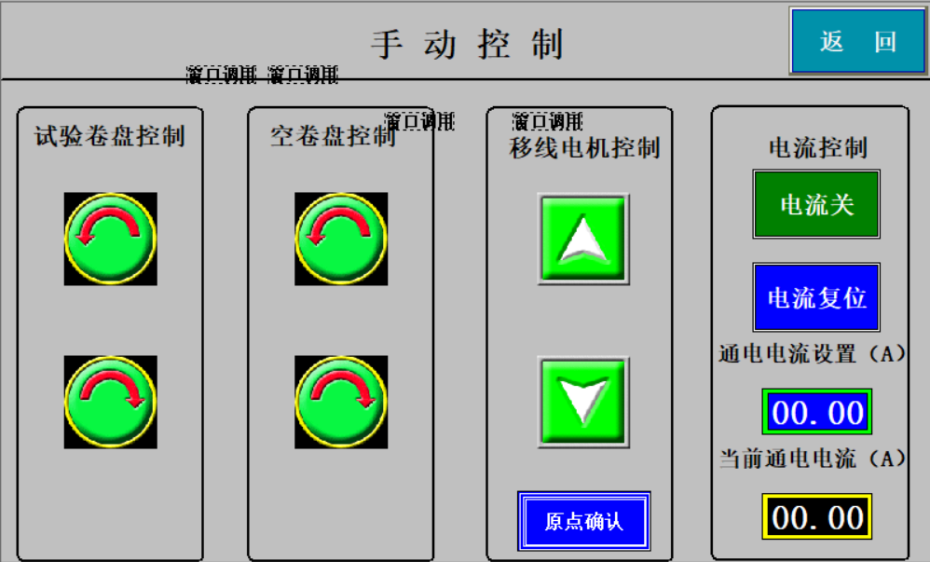

10. 手动控制界面
试验卷盘控制和空卷盘控制：控制试验卷盘和空卷盘的顺时针或逆时针旋转。
移线电机控制：用于调整卷绕的起始位置，按原点确认就是将当前位置设置为卷线的起始位置。
电流控制：打开电流开关系统自动将电流调整到设定值。电流复位就是将电流调整到0A 的位置。防止上次调节电流过大，这次打开时电流超出范围。
