一、 产品概述

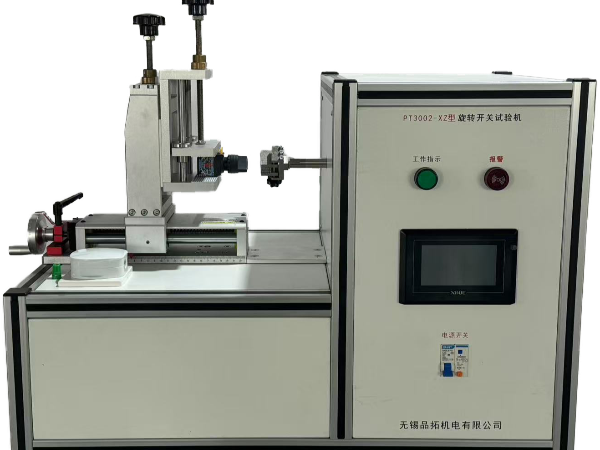

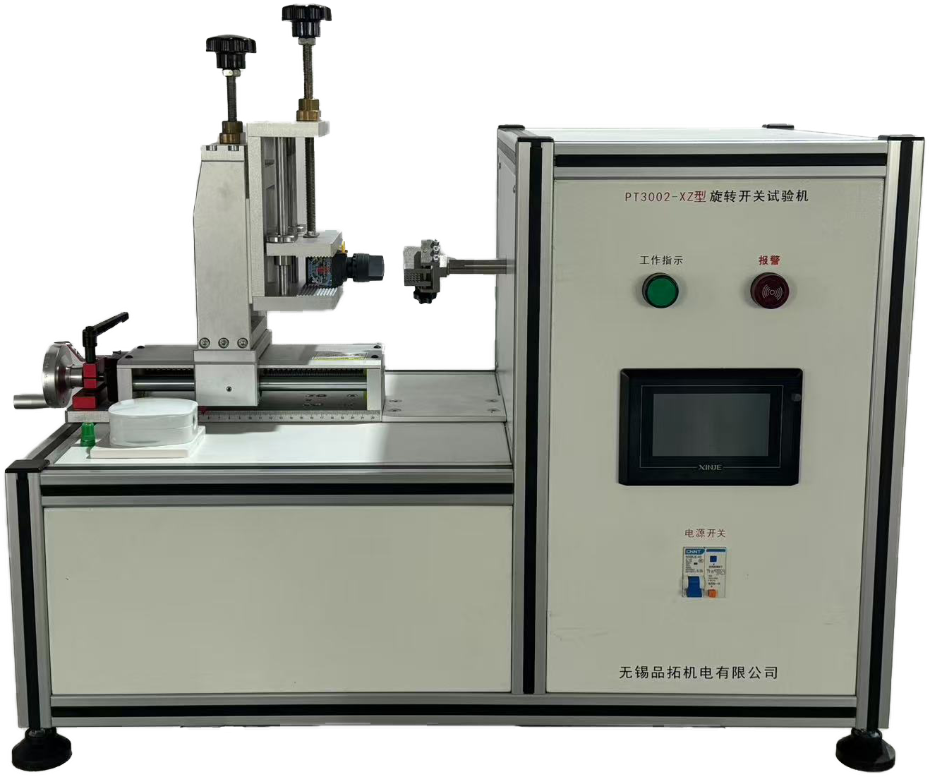

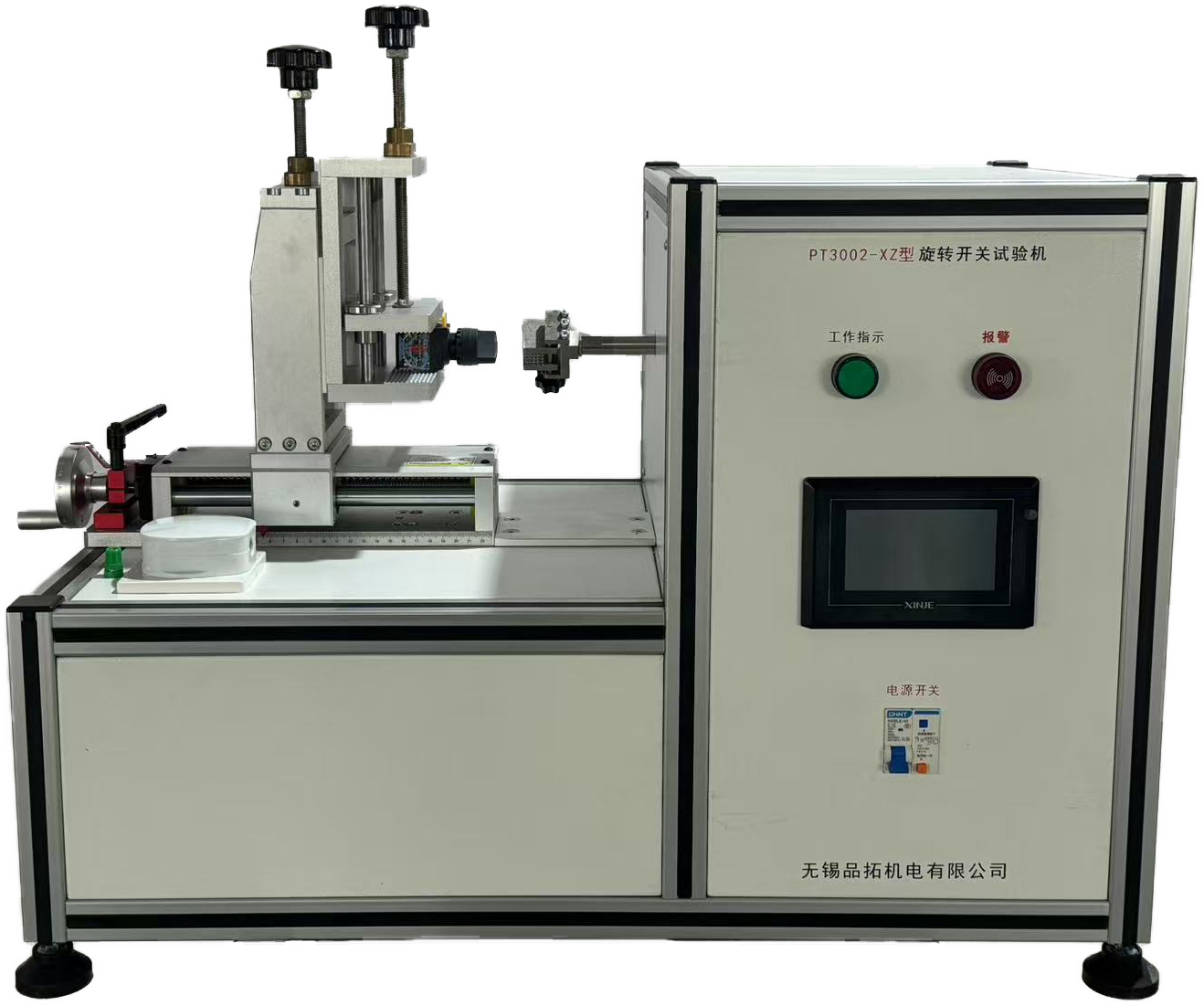

PT3002-XZ型旋转开关试验机是根据GB16915.1/IEC60669-1 第18、19章进行开关电气耐久性试验的专用设备。该设备适用于额定电流不大于16A的旋转开关。配上负载（电阻性、电感性、电容性）可做加载试验，并设有相应的控制系统。是专业检测机构和开关生产厂家理想的检测试验设备。

二、 技术参数

输入电压/频率：AC220V±10%/50Hz

动作速度：0-360度/秒

动作行程：0-999度

动作档数：0-99

动作次数：0-999999

尺   寸： 1500(W)×1300(H)×500(D) 重   量： 300Kg

三、 使用环境

气压范围：常压，除非另有说明。

温度范围：常温不超过0~40 ℃，除非另有说明。

湿度范围：湿度不超过70％RH，除非另有说明。

噪声范围：小于65dB，除非另有说明。

防尘范围：室内清洁，除非另有说明。

四、 主要结构与其功能

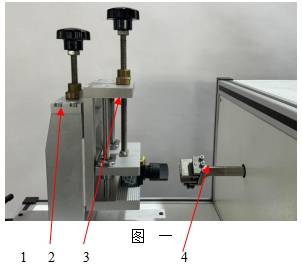

见图一：

1、 前后移动转动手轮 （用于调节试验夹具的前后位置）

2、 上下移动底座的转动手轮。（用于调节试验夹具的上下位置）

3、  样品夹具。（用于夹持试样）

4、  样品旋钮夹具 。用于夹持试验样品的旋钮。

五、控制板与操作功能

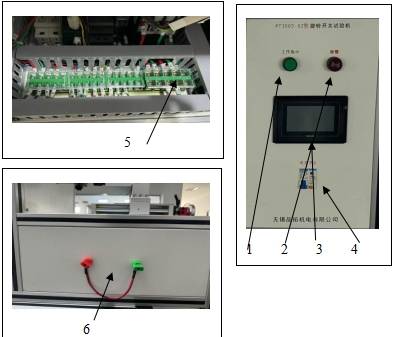

开关机正面控制面板（图三）：

1、

工作指示 。当实验尽享时此指示灯亮。

2、 报警。当试验出现故障或试验次数到时此蜂鸣器发出报警声音

3、 数：有行程设置、开关速率、角度设置、设定档位、试验次数。显示操作数据：显示设定的行程、速率、度、档位、次数。

4、 开关机电源控制。

5、 试样电源和负载接入端。如果输入电源为负载箱串接负载接入，则将输入的进线接L1和N1两个端子，10号和9号端子短接。如果输入是没有串接负载，则将两根电源线接L1、N1端子上将负载接到10号和9号端子上。

6、 外接9号和10号端子，外接负载可以连接内部9号和10号端子也可以连接外部端子。

六、操作步骤

1、 将试样安装在样品夹具上，调整样品的前后，上下，左右位置使样品的旋转中心和样品旋钮夹具的旋转中心在一条直线上。

2、 将负载电源接到L1和N1的电源输入端子上，将负载接到9号和10号端子上。

3、 将样品的出线连接到32A的插头上，将插头插入插座。

4、 触摸屏操作（将控制电源插头插在AC220V电源供电插座上，打开电源开关）。

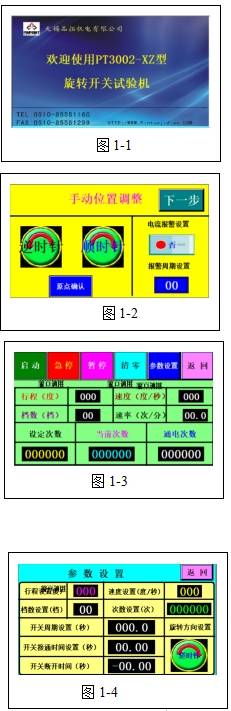

⑴、 触摸屏点亮，进入第一画面（图1-1）。手触“进入”进入下一画面见（图1-1），

⑵、
此页是调整开关的起始点位置（见图1-42）点动的顺时针、逆时针是为了进一步调整好样品旋钮夹具的位置。按原点确认按钮默认这一点是启动零点，每次停止后自动复位到启动零点。电流检测按钮开时，当开关出现开路或短路状态延时报警时间后机器停止运行显示报警状态。报警周期设置：设置报警时间（1个报警周期=接通时间+断开时间）按下 下一步按钮，进入下一个画面。

⑶、 该页面开停试验机的控制页面（见图1-3），前后两个工位分别各有四个按钮， 启动 按钮，机器开始运行，暂停按钮按下时，机器回到起始位停止，按下 继续 按钮，机器继续运行。停止按钮是在紧急状态下，将试验立刻终止。此时机器不管试验在什么位置，都将马上停止。设定次数显示设定次数，当前次数显示为机器机械运行的次数，当当前次数等于设定次数时，机器运行结束。通电次数反映了触电的状况，如果通电次数与当前次数不符，表明中间有接触不良状态。

⑷、 在图1-3中，如果按下参数设置 按钮则进入另一页面，见图1-4。当按下右面的数字时，会跳出一个数字盘，输入完数字后按数字盘的ENT 键，获得确认，重新输入数字按 ESC键。旋转方向设置，是设置按启动按钮时旋转的方向是顺时针还是逆时针。按下 返回 进入图1-3，

⑸、 报警输出

1、试验次数已到，产生原因:当前计数值大于或等于设定值。解决方法：按确认后按清零将当前值清零后继续试验。

2、伺服异常，产生原因:运行用伺服电机产生故障。解决方法：按确认后关闭电源5秒后再重开电源如果报警解除即可继续试验；如果报警没有解除请打开触摸屏另一侧的机箱在伺服驱动器上读出报警代码并记录后联系品拓工程师。

七、注意事项

7.1 产品使用条件

产品使用条件主要是严格按照环境使用条件要求执行（见第四条款）。控制电源电压的接入需严格按照说明书图纸要求接入，任何过电压或欠电压使用对设备都是有害的。试验电源供电能力、气源压力、水源流量的配置必须符合设备的要求，由于配置不符合设备要求而造成设备无法正常工作或设备损坏的，协和公司不承担任何责任。

7.2 使用注意事项

设备在使用前，认真阅读说明书，严格按照说明书要求进行操作。发现有疑问的地方请及时与协和的技术人员沟通。

7.3 安全注意事项

设备运行过程中，不得随意更改接线、随意用手触及执行机构、不得随意打开机盖伸入机器内部、出现异常响动、振动、冒烟、异味应立即关断电源开关，待事情查清后方可继续工作。

八、护理与保养

8.1 设备护理

执行机构定期加入润滑油，加油方法与加油类型有协和工程师指导进行。

8.2 日常保养

设备表面保持干燥、清洁。
