一.概述

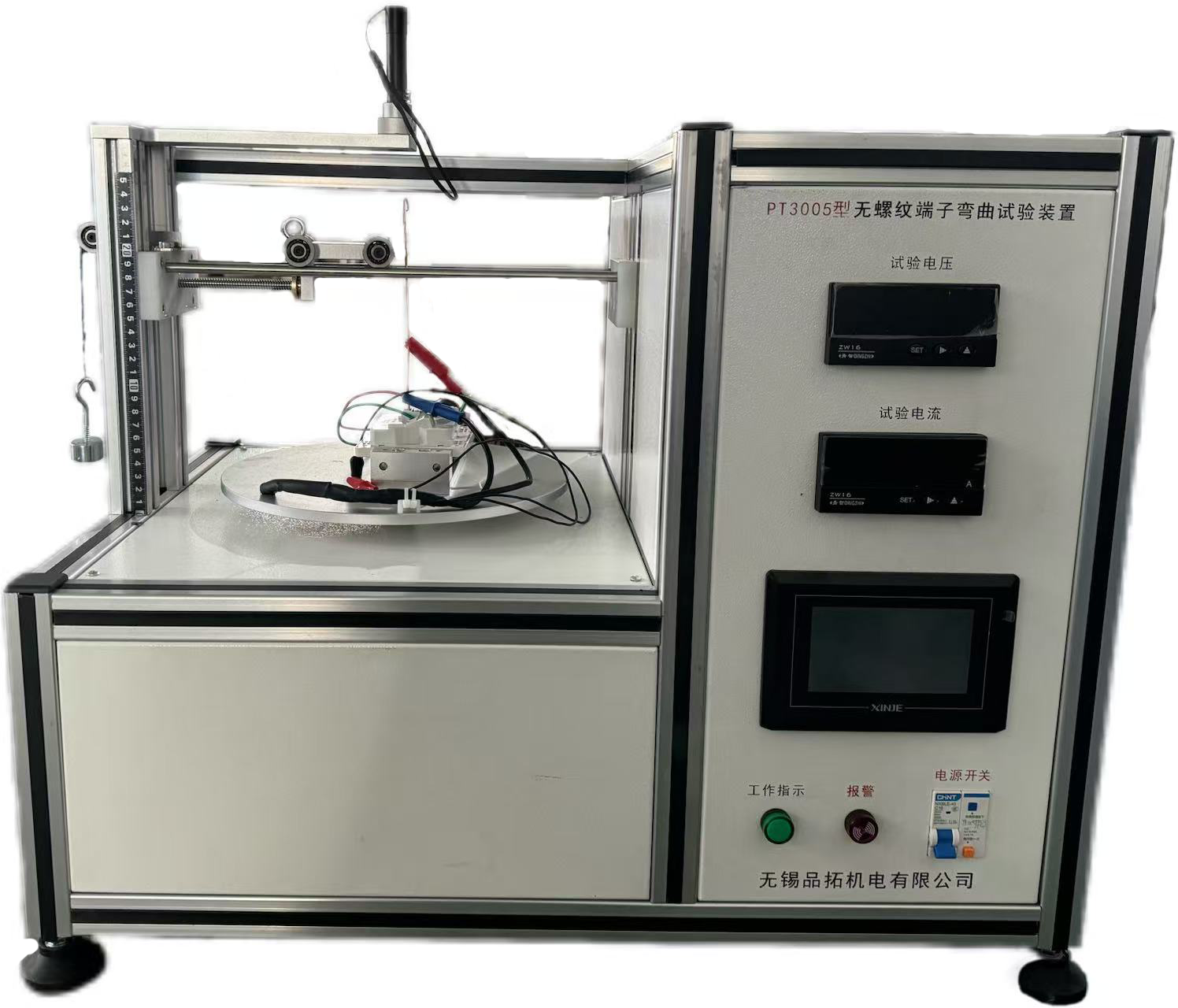

PT3005型无螺纹端子接线弯曲试验装置是由品拓机电（无锡）有限公司设计制造的专用设备。该设备符合GB2099.1第12.3.12条款标准的相关要求，适用于各类电器的无螺纹接线端子的接触试验。是专业检测机构和产品生产厂家及各级质检部门理想的检测设备。
二．特点
1. 试验过程由程序控制，数字显示，结束后能自动关闭并报警。
2. 设备结构精密，施力精准
3. 转盘角度控制精准
4. 铝合金型材基价，美观大方
三．主要技术指标
1. 电源：AC220V，50HZ
2. 转盘角度：30°*12方向
3. 旋转角度：0～360º
4. 挂重砝码：1N,0.5N,0.25N
5. 主机外形尺寸：长680×宽480×高550
6. 主机重量：30kg
四．控制面板图及触摸屏操作
工作指示灯及报警灯：启动后和报警或发生故障时启用
触摸屏：具体操作见下方
电源开关：控制系统供电
试验电流：显示试验电流
压降显示：显示当前压降
当测试件在转盘上安装完成，拉力及导线安装完成，电源送上，即可设置触摸屏如下：
图1

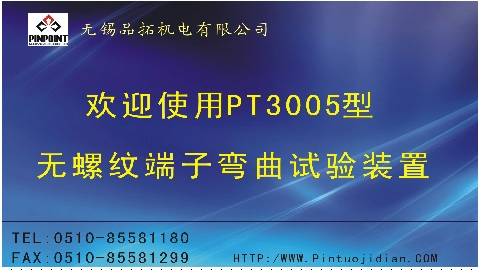

图1为欢迎界面，按下进入图2
图2

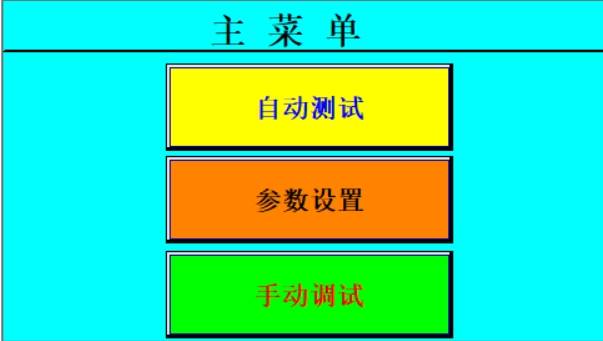

图2画面选择，分别为“自动”“手动”“参数设置”画面，根据需要按下
按“手动”，进入图3
图3

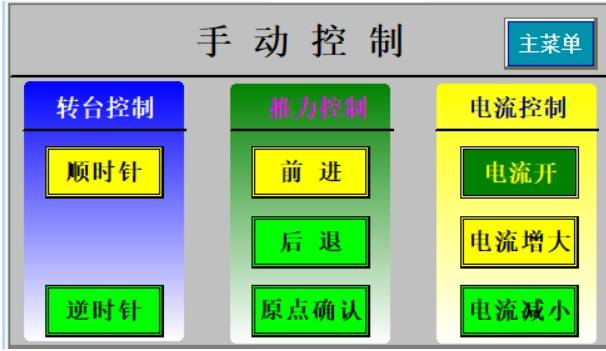

可手动操作转台电机正反旋转，伸缩电机前进和后退。原点确认按钮，确定升缩电机起始的位置。每次启动前必须复位到此位置才能试验。电流开按钮接通试验供电电流。电流增大减小按钮调整供电电流的大小。
图4
图5

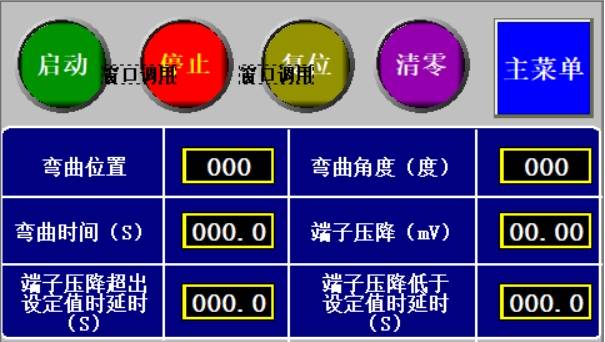

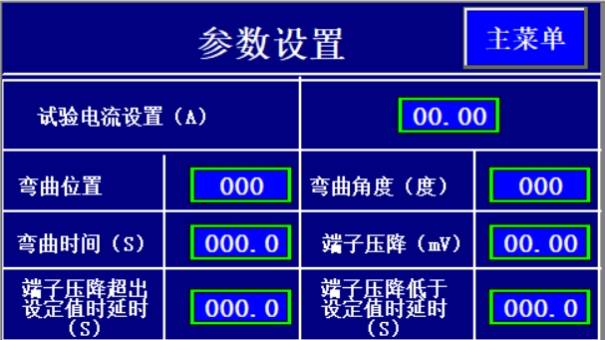

图4是自动模式，在图2里按“自动”进入。图5是参数设置，弯曲位置设置每次试验需要进行多少个位置进行弯曲。弯曲角度设置每次位置旋转的角度。弯曲时间设置每次导线施加压力后延时时间。端子压降设置端子压降的报警值（标准要求25mA）。端子压降超出设定值时延时时间设置压降超过端子压降设定值时延时时间（标准要求不超过60秒）。端子压降低于设定值时延时时间设置压降超过设定压降后又低于设定压降后再这个位置继续施加力的时间（标准要求30秒）。试验电流设置根据试验要求设置试验电流。进入图4自动界面，按下启动，设备开始动作，按下停止按钮，动作立即停止钮。每次新实验启动前，请先按下清零按钮。再按复位按钮等升缩电机回到原点后继续试验。
五．操作说明

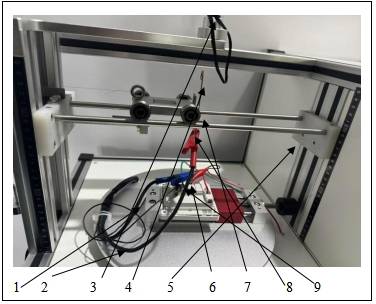

1.将试样用1平口钳夹持好。移动平口钳将被测端子对准2圆盘旋转中心。（方法：用3激光笔上照出的红点位置就是圆
心）。符合标准要求（10A为1.5平，16A为2.5平 ）的硬线4安装在被测试的无螺纹端子上，松开5小车位置调节螺钉，调整小车的位置使被6测端子的平面和7施力点之间的距离为100mm。
2. 无螺纹端子里安装测试导线，与8外接电流连接供电（旁接线柱上2根粗线），与外接仪器连接可显示压降（旁接线柱下2根细线）。电压测试端子（细线）夹持位置越接近无螺纹端子越好。
3. 根据实验要求在挂砝码的细绳挂10砝码。
4. 设备供电，伸缩电机回复在原位，设置参数胡，按下启动
5. 电机旋转到设定角度停止，伸缩电机前进施加压力，到达设定延时时间后，电机缩回，其中通过外接仪表要看好导线压降。此为1个循环参数。
